ESL жаңарту жылдамдығы және дисплей өнімділігі

Негізгі шектеу

Электрондық сөре жапсырмалары ешқандай маркетинг көлемін жасыра алмайтын физикалық шектеулермен жұмыс істейді:электрофоретикалық бөлшектер тұтқыр сұйықтық арқылы қозғалады, ал тұтқыр сұйықтық қозғалысқа қарсы тұрады. Ешбір бағдарламалық құрал жаңартуы мұны түзетпейді.

Әдетте ESL-жаңарту жылдамдығы300-ден 2000 мс-ке дейінтолық экранды жаңарту үшін{0}}зарядталған титан диоксиді мен көміртегі қара бөлшектерінің қолданылатын электр өрісі астында көмірсутекті еріткіш арқылы өтуі үшін қажетті уақыттан бастап тікелей пайда болады. Бөлшектер кедергі күштеріне тап болады (Стокс сүйрейді, егер сіз техникалық терминді қаласаңыз, оның артындағы математика практикалық әсерге қарағанда маңызды емес: бөлшектер қою сұйықтықта баяулайды). Олар көршілес бөлшектермен электростатикалық әсерлеседі. Ұзақ демалыстан кейін олар капсула қабырғаларына жабысады.

Жаңарту уақытының әрбір миллисекундында миллиондаған микрокапсулалардың ішінде бір уақытта орын алатын нақты молекулалық масштабтағы оқиғалар-көрсетіледі. СКД немесе OLED фонынан шыққандар бұл психикалық модельден толығымен бас тартуы керек. Бұл пикселдерді электрондармен «сканерлеу» дисплейлері емес. Бұл заттың орнын физикалық түрде ауыстыратын электрохимиялық жүйелер.

Қозғалыс толқындары: инженерия электрохимиямен кездесетін жерде

Theқозғаушы толқын пішініоңтайландыру жұмыстары ең қарқынды шоғырланған жерде. Бұл бір уақытта төрт мақсатты орындауы қажет-уақыттың кернеу тізбегі: алдыңғы кескінді өшіру, баяу бөлшектерді белсендіру, анықтамалық сұр реңк орнату және жаңа кескінді -жазу, сонымен бірге қуат тұтынуды, артефактілерді елестетуді және жалпы жаңарту ұзақтығын азайтады.

Өшірубірінші келеді. Дисплей барлық пикселдерді біркелкі оптикалық күйге жеткізеді, әдетте ақ. Неліктен алаңдату керек? Өйткені EPD бөлшектері жолға-тәуелді әрекетті көрсетеді. Қарадан сұрға ауысатын пиксел ақ түстен сұрға ауысқаннан басқа траекториямен жүреді. Бұл тұтынушылар сұр реңкті көрсетудің сәйкессіздігі туралы шағымданған кезде ертерек орналастыру кезінде анық болды. Өшіру бастапқы шарттарға тәуелділікті жоя отырып, барлық пикселдерді ортақ бастапқы нүктеге мәжбүрлейді.

Белсендірубөлшектерді оптикалық шектен тыс тербеліске айналдыратын -жоғары-жиілікті айнымалы кернеуді (50-100 Гц кезінде ±15В) ұстанады. Бұл процесс ыңғайлы болған бос бөлшектерді шайқайды. Қозғалмайтын күйде қалған бөлшектер капсула қабырғаларына және көрші бөлшектерге бетінің адгезиясын күшейтеді. Тестілеу жарықтық -қарсы-қисық сызығының иілу нүктесін талдау арқылы оңтайлы белсендіру ұзақтығын анықтайды - бөлшектердің қозғалғыштығы максималды жауап беру қабілетіне жеткен дәл сәт. Қысқарақ жүріңіз және баяу бөлшектер артта қалады. Ұзақ жүріңіз және қуат босқа кетеді.

Сосын келедіанықтамалық сұр реңкті орнату. Дисплей біркелкі ақ анықтамалық күйді жасайды, себебі EPD сұр реңкінің дәлдігі белгілі оптикалық базалық сызықтан бастауға байланысты. Атап айтқанда, осы фазадан кейін қысқа нөлдік{2}}кернеу аралығын енгізу келесі сұр реңктің үйлесімділігін жақсартады. Бөлшектерге нақты аралық позицияларға соғуды сұрамас бұрын тұрақтану үшін бір сәт қажет.

Ақырында,сурет жазу. Пикселге{1}}арнайы кернеулер мен ұзақтықтар бөлшектерді мақсатты орындарға апарады. 16-деңгейлі сұр реңк әрбір микрокапсула ішінде бөлшектердің тік таралуын дәл бақылауды қажет етеді - үстіңгі беттегі бөлшектер ақ, төменгі жағында қара, ал аралық позициялар сұр түсті береді.

300 мс дейін итеру

ESL жүйелері шынымен қаншалықты жылдам жүре алады? Агрессивті толқын пішінін оңтайландыру көрсетті180 мс қысқартубелсендіру фазасындағы ұзақтығы және120 мс қысқартуанықтамалық сұр реңк фазасында. Бұл табыстар бірнеше орналастыру циклдерінде нақтыланған бірнеше әдістерден келеді.

Иілу нүктесін талдаубекітілген белсендіру уақытын пайдаланудың орнына нақты-уақыттағы оптикалық жауапты бақылауға мүмкіндік береді.Полярлықты ауыстыруды азайтумаңызды, себебі кернеудің полярлығын кері өзгерту токтың жоғарылауын тудырады және осы ауысуларды азайту үшін{0}}реттеу операцияларын жұмсайды. Және0В интервалдарын стратегиялық енгізубөлшектердің импульсін пайдалана отырып, қуат шығынынсыз көшуді жалғастыруға мүмкіндік береді.

Ағымдағы буындағы EPD материалдарының теориялық минимумы -шамамен сияқты200 мсқолайлы сурет сапасы үшін. Кейбір панельдер бақыланатын жағдайларда 180 мс дейін жылжытылды, бірақ сапаның нашарлауы байқалады. Бұл тосқауылдан шығу толқын пішінінің шеберлігін емес, материалдың инновациясын қажет етеді.

Жаңарту режимдері: Жылдамдық-Сапа-Елестіру трилеммасы

Әрбір ESL жаңартуы үш-жолды айырбастауды қамтиды. Ешбір инженерия одан құтыла алмайды; қандай ымыраға келу керектігін ғана таңдауға болады. Азық-түлік, электроника және дәріхана бөлшек сауда орталарында қолдану тәжірибесі әрбір режимді қашан пайдалану керектігі туралы күшті қорытындылар жасады.

Ғаламдық жаңарту (GC16 режимі)

Бұл толық қалпына келтіру-750-2000 мсәрбір бөлшекті толық көшіру циклдері арқылы мәжбүрлейтін қара -ақ-қара жыпылықтау. Бұл керемет көрінеді, тұтынушылар кейде белгілердің дұрыс жұмыс істемеуін сұрайды, бірақ бұл жинақталған позициялық қателерді толығымен жоятын жалғыз режим.

Жаһандық жаңарту кеңейтілген ішінара жаңарту реттіліктерінен кейін, жоғары{0}}дәлдігі жоғары кескіндерді көрсеткенде немесе елес көрінетін түрде жағымсыз болып кеткенде қажет. Бір азық-түлік тізбегі бастапқыда «ұсқынсыз жыпылықтауға» қарсы тұрды және таза жартылай жаңартуларды іске қосуға тырысты. Үш аптадан кейін олардың жарнамалық белгілері дерлік оқылмайды. Олар қазір түнде жабық сағаттарда жаһандық жаңартуды іске қосады.

Ішінара жаңарту

Ішінара жаңарту тек кадрлар арасында ерекшеленетін пикселдерді ғана жаңартады250-500 мс. Уақытты үнемдеу айтарлықтай-өлшеулер көрсетедіҚуатты 70% азайтуәдеттегі баға жаңартуларында-бірақ айырбастау бар.

Өзгермеген пикселдер қозғалыс кернеуін алмайды. Олардың бөлшектері бірте-бірте барған сайын тұрақты конфигурацияларға түседі. Тұрақты деген сөз қозғалмайтынды білдірмейінше жақсы естіледі. 5-10 жартылай жаңарту циклінен кейін елес артефактілер көрінеді. Бұл шек өндірушіге байланысты өзгереді; кейбір панельдер 15 циклге шыдаса, басқалары 6 циклден кейін ақауларды көрсетеді. Жалғыз сенімді тәсіл - тәртіпті мерзімдік жаһандық жаңарту интерсперсиясы.

Жылдам жаңарту (DU режимі)

Тікелей жаңарту режимісұр реңк мүмкіндігін толығымен құрбан етеді. Әрбір пиксел екілік-қара немесе ақ, ​​арасында ештеңе жоқ. Бұл мүмкіндік береді120-250 мсбір жарқылмен жаңартылады, бірақ мәтін жиектері бүркеншік атпен көрінеді және кескіндер мүмкін емес.

Бағасы{0}}тек қана сандық таңбаларды көрсететін ESL қолданбалары үшін DU режимі жиі қолайлы нүктені білдіреді. Тұрмыстық электроника дүкенінде-қатар тексеру-көрсетілгендей, тұтынушылар DU{4}}көрсетілген бағаларды GC16 көрсеткен бағалардан қалыпты көру қашықтығында ажырата алмайтыны анықталды. Қуатты үнемдеу айтарлықтай болды.

A2 анимация режимі

Сағат80-120 мс, A2 режимі бейнені-жаңарту жылдамдығына жақындайды. Ол өнімнің демонстрациялары мен интерактивті дүңгіршектер қолданбалары үшін қолданылған.

Бірақ айырбастар ауыр. Елестер тез жиналады. Контраст төмендейді. Бірнеше циклден кейін ұсақ бөлшектер жоғалады. Бір клиент сөре жапсырмаларындағы анимациялық жарнамалық мазмұнды-А2 форматында техникалық мүмкін болғысы келді, бірақ 30 секундтан кейін кескін сапасының нашарлауы оны мүмкін болмады. Бұл режим өндіріс ESL орналастыру үшін емес, қаламмен енгізу және қысқаша көрсетілімдер үшін бар.

Дұрыс режимді таңдау

Қалай таңдау керек? Шынымды айтсам, мазмұн түрі әдетте сіз үшін шешеді. Фотосуреттерге сұраныс GC16; баға сандары DU пайдалана алады. Жаңарту жиілігі балансты ауыстырады-жиі емес жаңартулар сапаны, жиі жаңартулар жылдамдықты жақсартады. Бастапқы режимге қарамастан, жаһандық жаңарту анықталған аралықтарда орын алуы керек. Елестерді жинақтау мәселесінен құтылу мүмкін емес.

Өнімділік параметрлерін көрсету

Контраст қатынасы

EPD контраст коэффициенттері әдетте мынадан ауытқиды8:1 - 15:1, премиум панельдері жетеді20:1. СКД сипаттамаларымен (1000:1+) салыстыру жаңылыстыру болып табылады.

EPD контрасты қоршаған ортаның{0}}жарықталуы жағдайында, тұтынушылар сөре белгілерін оқитын нақты жағдайларда өлшенеді. СКД контрасты жоғары қоршаған жарық кезінде құлайды; EPD контрастын жақсартады. 800+ люкс үстіңгі жарығы бар дүкен орталарындағы ESL оқылу өлшемдері жақын маңдағы СКД экрандардың толығымен жуылғанын көрсетеді.

Штрих-код сканерлері бір жерде қажет6:1 контрастсенімді оқу үшін-біз мұны бірнеше сканер үлгілерінде сынап көрдік. Біз өлшеген әрбір коммерциялық ESL бұл жолақты оңай тазартады, яғни лазерлік сканерлер штрих-кодтарды электронды дисплейден еш қиындықсыз тікелей оқи алады.

Ажыратымдылық және пиксель тығыздығы

ESL пиксель тығыздығы (100-150н/д) технологиялық шектеуді емес, әдейі жасалған инженерлік таңдауды көрсетеді. Ажыратымдылығы жоғарырақ пиксельдерді қажет етеді, олардың әрқайсысы жеке жүргізуді талап етеді-жаңарту уақытын, қуат тұтынуын және құрамдас құнын арттырады.

Кейбір клиенттер 200+ DPI дисплейлерін сұрады. Көру қашықтығы туралы сұрағанда, жауап әрқашан 50 см-ден жоғары болды. Бұл қашықтықта 100 DPI мәтіннің адекватты оқылуын қамтамасыз етеді. Ажыратымдылықты көрсету-көзге көрінетін пайдасыз ресурстарды ысырап етеді.

Түс мүмкіндігі

Стандартты қара{0}}және-ақ ESLжұмыс күші болып қала береді: ең жылдам жаңарту (300 мс), ең аз қуат, ең жоғары сенімділік. Ол бағаны көрсету қосымшаларының 90% тиімді өңдейді.

Төрт-түс жүйесіE Ink Spectra 3100 технологиясын қолдану арқылы бір уақытта қара/ақ/қызыл/сары дисплейді қосады. Белгілі бір брендке{2}}екпін түстері үшін пайдалы, бірақ жаңарту уақыттары одан әрі ұзарады.

Толық-түсті панельдерACeP Gallery технологиясын пайдалану фотосуреттерді жасауға болады. Көгілдір{1}}қызыл-сары-ақ бөлшектер жүйесі шынымен әсерлі-бұл панельдерде көрсетілетін өнім фотосуреттері жиі басып шығарылады деп есептеледі. Бірақ1500 мс+ жаңарту уақытыжәне айтарлықтай жоғары шығындар визуалды әсер шығындарды ақтайтын премиум пайдалану жағдайларына қолдануды шектейді.

Түске келетін болсақ, әрқашан қосымша ақпарат мәні жаңарту уақытын, қуат пен бірлік құнын ақтайды ма деген сұрақ туындайды. Оннан тоғыз рет монохромды жұмыс істейді.

Елес: тұрақты артефакт

Елес - бұл жойылатын ақау емес. Бұл басқаруды қажет ететін электрофоретикалық технологияның ішкі сипаттамасы.Елес{0}}тегін EPD өнімділігін уәде ететін кез келген адам технологияны бұрмалайды немесе мәселені жасыру үшін жеткілікті түрде баяу жаңартылатын панельдерді сатады.

Елес қайдан келеді

Үш механизм ықпал етеді.Бөлшектердің толық емес миграциясы-қозғалыс ұзақтығы немесе кернеу жеткіліксіз болғандықтан бөлшектердің белгіленген орынға жете алмауы.Қалдық зарядты бөлу-бөлшектердің кейінгі қозғалысына әсер ететін капсула қабырғаларында біркелкі емес зарядтың жиналуы. Жәнебөлшектердің адгезиясының гистерезисі-қозғалмайтын бөлшектер беттің адгезиясын арттырады.

Әр түрлі панельдер өндірушілерінің елес әрекетін сипаттауға көп уақыт жұмсалды. Вариациялар маңызды; кейбір панельдер 5 жартылай жаңартудан кейін көрінетіндей елес болады, ал басқалары 12-15 жаңартуға шыдайды.

Қоршаған орта факторлары оны нашарлатады

Температураорасан зор. Төмен температурада еріткіштің тұтқырлығы артып, бөлшектердің қозғалысына кедергі келтіреді және елестің пайда болуын күшейтеді. 10 градустан төмен болса, жаңарту уақытын ұзарту қажет немесе көрінетін артефактілерді қабылдау керек. 0 градустан төмен, стандартты панельдер проблемаға айналады-тоңазытқышта салқындатылған жағдайда толық оқылмайтын дисплейлер салқын режимде жұмыс істеуге бағаланбаған панельдер арқылы байқалды.

Батарея кернеуіелеске де әсер етеді. Таусылған батареялар бөлшектердің толық емес миграциясын тудыратын төмендетілген қозғалтқыш кернеуін береді. Бір дәріхана клиенті жапсырмалар топтамасындағы батареялардың істен шығуы болып табылатын жұмбақ елес проблемаларын бастан кешірді. ESL жүйелері алдын ала техникалық қызмет көрсету ескертулерімен -батареяның төмен деңгейін анықтауды жүзеге асыруы керек.

Тарихты жаңартубәрін біріктіреді. Бірдей мазмұнды қайталап көрсететін пиксел барған сайын тұрақты бөлшектер конфигурацияларын дамытады. Статикалық мазмұн динамикалық мазмұнға қарағанда тезірек елес-біріктіру механизмі түсінбейінше, кері әсер етеді.

Тәжірибеде елестерді басқару

Мерзімді жаһандық жаңартунегізгі жұмсарту болып қала береді. Әдеттегі ұсыныс әрбір 5-10 ішінара жаңартудан кейін міндетті түрде толық{1}}экранды жаңарту болып табылады, бірақ оңтайлы аралық панель мен жұмыс жағдайларына байланысты өзгереді.

Температура{0}}компенсацияланған іздеу кестелеріайнымалы ортада көмек. Температура бойынша индекстелген LUT-де сақталған жүргізу параметрлері төмен температурада толқын пішінінің ұзақтығын автоматты түрде ұзартады. Өлшемдер көрсетеді40% елестің төмендеуібекітілген параметрлерге қарсы -жақсы реттелген температура компенсациясын пайдалану.

Тарихи кадр өтеміжинақталған позициялық ауытқулардың орнын толтыру үшін -пиксель деңгейінің жаңарту тарихына негізделген ағымдағы қозғалыс толқын пішіндерін реттеу неғұрлым күрделірек. Барлық ESL контроллерлері мұны қолдамайды, бірақ ол бірнеше ай бойы жұмыс істеп тұрған панельдерде өлшенетін айырмашылықты жасайды.

Контент дизайнымаңызды да. Қара мәтіні бар ақ фон кері түс схемаларына қарағанда аз көрінетін елес береді. ESL үлгілері елес беретін-үлкен қара аймақтарды болдырмайтын, ақ фонды ұнататын елес сипаттамаларын ескере отырып жасалуы керек.

Жүйенің-деңгейін жаңарту өнімділігі

Жеке ESL жаңарту уақыты жүйені жаңарту кешігуінің тек бір құрамдас бөлігі болып табылады. Мыңдаған белгілері бар орналастырулар үшін желі архитектурасы жалпы жаңарту уақытында басым болады. Кейбір клиенттер жаңарту циклдарына 30 секунд қосатын желілік кедергілерді елемей, панельді жаңартудың 50 мс-ден астам жақсартуларына көңіл бөледі.

Байланыс хаттамалары

Меншікті 1 ГГц-ден төмен РЖ жүйелерімаксималды қамту аймағын және ғимараттың енуін ұсынады. Белгілеуге{1}}шлюз-байланыс ауқымы 25 метрден асады, бұл үлкен сауда орталары үшін- маңызды. Өткізу қабілеттілігінің шектеулері бір уақытта жаңарту мүмкіндігін шектейді, бірақ әдеттегі бөлшек жаңарту үлгілері үшін бұл сирек жағдайда қиыншылыққа айналады.

PAwR бар Bluetooth төмен энергия(Жауаптары бар мерзімді жарнама, BLE 5.4-те қосылған) құрылғылардың үлкен санымен стандартталған екі бағытты байланысты қамтамасыз етеді. Жалғыз кіру нүктесі теориялық түрде адресациялай алады32 640 белгі-128 топ әр топқа 255 белгіні көбейтеді. Мерзімді жарнамалық интервал жүйенің кешігуін анықтайды; қысқа аралықтар жоғары қуат құнына жылдам жауап береді. BLE жүйелері уақытты қажет ететін қолданбалар үшін 1 секундтық аралықтармен және әдеттегі баға жаңартулары үшін 10 секундтық аралықтармен орналастырылған.

Желілік топологияорталықтандырылған шлюздері бар жұлдызды үлгі бойынша жүреді. Әрбір шлюз анықталған аймақты қамтиды; қабаттасатын қамту артықшылықты қамтамасыз етеді. Ірі бөлшек сауда орналастырулары RF арналарын мұқият жоспарлауды қажет етеді-бір орналастыру, мұнда көрші арналардағы екі шлюз кедергі үлгілерін жасап, пакеттің 15% жоғалуына әкелді.

Нақты-Әлемдік өнімділік

Өндірістік жүйелерде,5 минут ішінде 3000 жапсырма жаңартуыбір шлюз арқылы дәйекті түрде қол жеткізуге болады. Аяқтау орындалуларын көрсету үшін сервер пәрменінен-аяқталу-кідірісі3-10 секунджелі жүктемесіне және қайталау талаптарына байланысты.

Орналастыру тәжірибесінен алынған маңызды түсінік: баға өзгерістері мыңдаған белгілерге таралатын әдеттегі бөлшек жаңарту сценарийлері үшін жүйе{0}}деңгейіндегі желі өнімділігі жеке жапсырманы жаңарту жылдамдығынан гөрі жалпы жаңарту уақытын шектейді. Жеке жаңарту жылдамдығын 500 мс төмен оңтайландыру желінің таралуы секундтарды қажет еткенде төмендейтін қайтарымды қамтамасыз етеді.

Қуатты тұтыну және батареяның қызмет ету мерзімі

EPD қуатын тұтыну тек жаңарту оқиғалары кезінде дерлік болады. Күту режиміндегі ток шамалы-микроампер өлшенді. Бұл профиль мүмкіндік бередікөп-жылдық батареяның қызмет ету мерзімітиын ұяшықтарынан, бұл EPD{0}}негізделген ESL үшін ең күшті дәлелдердің бірі болып қала береді.

Қуатты не тұтынады

Пиксель санысызықтық қатынасы бар-үлкен дисплейлер пропорционалды түрде көбірек тұтынады.Сұр реңк тереңдігімаңызды, себебі 16 деңгейлі GC16 екілік DU режиміне қарағанда күрделі толқын пішіндерін қажет етеді.Жаңарту режимін таңдауүлкен әсер етеді; жаһандық жаңарту ішінара жаңартудың 2-3 × қуатын тұтынады. Жәнетемпературақуат тартуға әсер етеді, себебі суық орталар ұзағырақ толқын пішіндерін қажет етеді.

Тәжірибедегі батареяның қызмет ету мерзімі

үшінCR2450 литий монета ұяшықтарышамамен 600 мАч сыйымдылығы бар өнімділік келесідей:

Бұл проекциялар бөлме температурасындағы жұмысты болжайды. Суық сақтау қолданбалары{1}}тоңазытылған және мұздатылған бөлімдер-жаңарту қуатының жоғарылауы мен төмен температурада батарея сыйымдылығының төмендеуіне байланысты батареяның зарядын жылдамдатады. Бөлме температурасында 5 жылға есептелген жапсырма тоңазытқышта 2 жылға созылуы мүмкін.

Әрбір жаңарту соңғы батарея сыйымдылығын тұтынады. Бір клиент батареялары үш аптаға созылған-анимациялық баға акцияларының үздіксіз жұмыс істейтінін қалайды. Жүйе сәулетшілері жабдықты таңдау алдында жаңарту жиілігі талаптарын анықтауы керек. Сағат сайын жаңартуды қажет ететін белгі күн сайын жаңартылатыннан басқа батарея архитектурасын қажет етеді.

Температураның өнімділікке әсері

Температура ESL өнімділігіне көптеген механизмдер арқылы әсер етеді, бұл оны жоғары етедіжалғыз ең маңызды экологиялық айнымалы. Бұл климаттық бақыланатын бөлшек сауда едендерінде, тоңазытылған қораптарда, мұздатылған азық-түлік бөлімдерінде және сыртқы қолданбаларда-қолданыстарда бірнеше рет көрсетілді.

Еріткіштің тұтқырлығы

Бұл кейбір химияға кіреді, бірақ қысқа нұсқасы: EPD еріткіші суық кезде қалыңырақ болады. Қарым-қатынас шамамен келесідей боладыАррениус қисығы-термодинамикаға терең бойламай-ақ, әсердің сызықтық емес, экспоненциалды болуы маңызды.

Сағат25 градус(анықтамалық шарт), бөлшектер номиналды қозғалғыштығын көрсетеді. Сағат0 градус, тұтқырлық шамамен екі есе артады, бөлшектердің жылдамдығы екі есе азаяды. Сағат-20 градус, тұтқырлық шамамен 4× артады, бұл пропорционалды ұзартылған толқын пішінінің ұзақтығын талап етеді. Математика мұны өте жақсы болжайды, дегенмен нақты әлемдік нәтижелер кейде әр өндіруші қолданатын арнайы еріткіш формуласына байланысты өзгеріп отырады.

Бір өндірушінің «кең температура» талаптарын олардың панельдерін -15 градуста іске қосу арқылы сынау 400 мс-ден 1100 мс дейін ұзартылған жаңарту уақытын анықтады. Панельдер жұмыс істеді, бірақ техникалық сипаттамалар суық өнімділікті әлдеқайда жақсырақ білдіреді.

Жұмыс ауқымының классификациялары

Стандартты панельдербастапқы өнімділігімен 0 градустан 40 градусқа дейін жабу.Кеңейтілген диапазон панельдеріорташа толқын пішінінің өтемімен -10 градустан 50 градусқа дейін тұтқа.Кең температуралық панельдер-мұздатқыш корпустары үшін қажет-арнайы алдыңғы жазықтық ламинат материалдарын, біріктірілген температураны сезінуді және адаптивті толқын пішінін таңдауды пайдаланып -25 градустан 60 градусқа дейін жұмыс істейді. Расмұздатқыш{0}}сынып панельдері-30 градустан 10 градусқа дейін оңтайландырылған бар, бірақ премиум баға белгілейді.

Температуралық компенсация

Кең-температуралық ESL микросхемадағы температура сенсорларында, жадта сақталған бірнеше толқын пішіні параметрлерінің жиынтықтарында және өлшенген температура негізінде автоматты түрде параметр таңдауда{1}}біріктірілген. Суық жұмыс үшін ұзартылған толқын пішінінің ұзақтығы және жоғары-температурада жұмыс істеу үшін кернеудің төмендеуі.

Кең-температурада жұмыс істегені үшін өнімділік айыппұлы-тривиальды емес. Өлшемдер экстремалды температура кезінде жаңарту уақыттарын көрсетедіекі еседен үшке дейінбөлменің -температурасының өнімділігі. Тоңазытқыш орталарда орналастыратын тұтынушылар мұны жаңарту уақытын есептеулеріне қосуы керек.

ESL талаптары қай жерде ЖАҢА БӨЛІМ

Жалпы "бөлшек ESL" спецификациясы әлемдегі нақты-орналастырулардың 60%-ын қамтиды. Қалған 40% арнайы тік нарықтарды зерттегенде ғана пайда болатын арнайы талаптарды қамтиды. Тұрмыстық электроника дүкенінде жұмыс істейтін нәрсе мұздатылған азық-түлік қоймасында керемет сәтсіздікке ұшырайды. Келесі бөлімдер стандартты ESL болжамдары бұзылған салаларда қолдану тәжірибесін құжаттайды.

Жаңа тағам және азық-түлік: динамикалық баға тез бұзылатын түгендеуге сәйкес келеді

Жаңа піскен азық-түлік бөлшек саудасы қарапайым себеппен ең талап етілетін ESL қолданбасын білдіреді: өнім құны көрсетілген кезде үздіксіз төмендейді. Дүйсенбі күні таңертең құны $15/ фунт болатын стейк, егер ол сатылмаса, сәрсенбі күні кешке $7/фунт болуы мүмкін. Дәстүрлі қағаз жапсырмалары бұл мән қисығын түсіре алмайды. ESL мүмкін-бірақ енгізу талаптары стандартты азық-түлік бағасынан айтарлықтай ерекшеленеді.

Динамикалық төмендету бағасыстандартты ESL батареяларын айлар ішінде таусатын жаңарту жиіліктерін қажет етеді. Күніне төрт баға жаңартуын-таңертеңгілік қор, түсте түзету, кешкі бағаны төмендету, түнде қалпына келтіру-жұмыс істейтін жаңа піскен азық-түлік бөлімі аптасына бір рет жаңартылатын-орталық дүкеннің жапсырмасының 4 есе жылдамдығымен батареяны тұтынады. Батарея химиясын таңдау стандартты CR2450 тиын ұяшықтарынан жоғары-сиымды литий тионилхлоридті ұяшықтарға немесе сөреде орнатылған индуктивті зарядтау станциялары бар қайта зарядталатын опцияларға ауысады.

Жарамдылық мерзімін көрсетуақпарат тығыздығына қойылатын талаптарды қосады. Қарапайым баға белгісіне 50 таңба қажет. Бағасы, бірлігінің бағасы, қаптама күні, сатылу күні бойынша-қолданылуы-көрсетілетін жаңа тағамның жапсырмасы оқылатын қаріп өлшемдерінде 150+ таңбаны қажет етеді. Көрсеткіш жылжымайтын мүлік сәйкесінше артады - 2,9" және 4,2" белгілер стандартты болады, мұнда орталық дүкен үшін 2,13" жеткілікті.

Бір азық-түлік желісінің жаңа піскен теңіз өнімдері бөлімі тұтынушылардың смартфонымен өзара әрекеттесуі үшін біріктірілген NFC бар 4,2" үш{1}}түсті ESL желісін орналастырды. Қызыл екпін түсі сатылымға жақындап қалған тауарларды-күндері бойынша автоматты түрде біртіндеп төмендететін баға белгілейді: қалған 48 сағатта 15% жеңілдік, қалған 48 сағатта 30%, кеш 24 сағатта 30% қажет. нақты уақыт{11}}қорларды басқару жүйесінің қосылымы-ESL инфрақұрылымы жеті айда бүкіл орналастыру үшін төленген пилоттық бөлімде 23%-ға қысқарту бағасының құралы емес, негізінен қорларды қысқарту жүйесінің бір бөлігі болды.

Суық корпус орталарыбұрын талқыланған температуралық асқынуларды енгізіңіз. 4 градуста жұмыс істейтін сүт салқындатқыштары жаңарудың айтарлықтай баяулауына әкеледі. 2 градуста ет жағдайлары нашар. -18 градустық мұздатылған тағам қаптамалары стандартты қондырғылардан 40-60% қымбат тұратын кең температуралы арнайы панельдерді қажет етеді. Бір мұздатылған азық-түлік сатушысы бастапқыда балмұздақ бөлімінде стандартты панельдерді орналастырды; жапсырмалар бір апта ішінде оқылмай қалды, себебі жұмыс температурасында жаңарудың жеткіліксіздігінен елес пайда болды.

Тоңазытқыш корпустардағы температура градиенті қосымша күрделілік тудырады. Ауа перделерінің жүйелері алдыңғы жиек (жылырақ, қоршаған ауа араласуға жақын) мен артқы (салқынырақ, буландырғыштың жанында) арасында 8{5}}12 градус температура ауытқуларын тудырады. Сүт қорапшасының алдыңғы жағындағы жапсырмалар 8 градуста жұмыс істеуі мүмкін, ал артқы жағындағы жапсырмалар 2 градус -толқын пішіні уақытын қажет ететіндей әр түрлі болуы мүмкін. Күрделі орналастырулар жеке жаңарту параметрлері бар әрбір белгі бойынша температураны анықтауды жүзеге асырады.

Тез бұзылатын қорларды қадағалауинтеграция келесі эволюцияны білдіреді. ESL жүйелері түгендеуді басқарумен екі жақты байланысқан кезде жапсырма дисплеймен қатар сенсорға айналады. Бос -таусылғанын анықтау-сату белсенділігінің жоқтығына негізделген сөре орнының бос екенін анықтау-автоматты толтыру туралы ескертулерді қосады. Бір өндіріс бөлімі ESL{9}}инвентарлық бақылауды қолдану арқылы{6}}қор оқиғаларын-34%-ға қысқартты.

Қойма және өнеркәсіптік логистика: масштаб бәрін өзгертеді

Өнеркәсіптік қойманың ESL орналастырулары бөлшек жүйе сәулетшілері сирек кездесетін шектеулермен жұмыс істейді. Азық-түлік дүкенінде 40 000 шаршы фут көлемінде 15 000 SKU болуы мүмкін. Осы азық-түлік тізбегіне қызмет көрсететін дистрибьюторлық орталықтың төбелерінің биіктігі 40 фут болатын 500 000 шаршы фут көлемінде 50 000+ SKU бар. Төбесі 12{13}}футтық сауда ортасында жұмыс істейтін РЖ таралу үлгілері 35 футқа дейін созылатын болат сөрелері бар қоймада толығымен істен шығады.

Себеттің орнын анықтаубөлшек баға белгілеріне қарағанда әртүрлі көрсету басымдықтарын талап етеді. Басты ақпарат баға емес,-орналасу коды, SKU және саны. Қойма ESL үлгілері әдетте орын идентификаторларын 3+ метрден оқуға болатын 48-нүкте немесе одан да үлкен қаріптермен көрсетеді, бұл жүк көтергіш операторларына және жинау-жұмысшыларына қоқыс жәшігіне жақындамай-ақ орындарды анықтауға мүмкіндік береді. Қарау айнымалы өнеркәсіптік жарықтандыру жағдайында-кейбір дәліздер 1500+ люкс, басқалары 200 люкс көлеңкеде тікелей биіктіктегі арматура астында орындалатындықтан, контраст қатынасына қойылатын талаптар күшейтіледі.

Жеңіл біріктіру-үшін-таңдаңызESL пассивті дисплейден тыс белсенді жұмыс үрдісінің нұсқаулығына дейін кеңейтеді. e-қағазбен біріктірілген LED индикаторлары жұмысшыларды орындарды таңдауға бағыттау үшін жыпылықтайды. EPD не таңдау керектігін көрсетеді; ЖШД қай жерде таңдау керектігін көрсетеді. Біріктірілген жүйелер таңдау қателерінің жиілігін әдеттегі 0,5-1% диапазоннан 0,1% немесе одан да жоғарыға дейін төмендетеді. Таңдау операциялары кезіндегі қуат бюджетінің ауысуы-жарық диодты индикатор қағазды жаңарту цикліне қарағанда- көбірек қуат тұтынады. Батареяның архитектурасы сәйкесінше бейімделеді, көбінесе AA литий ұяшықтарына немесе белсенділік жоғары орындар үшін сымды қуатқа ауысады.

Биік-стеллаждаркернеулі радиожиілік байланыс жүйелері. Металл сөре көп жолды кедергі жасайды. Биік дәліздер көлеңкелі аймақтарды тудырады. Бөлшек саудада 25 метрді қамтитын бір шлюз тығыз қойма ортасында бар болғаны 8{8}}10 метрді қамтуы мүмкін. Шлюз тығыздығы баламалы қамту үшін бөлшек сауда орналастыруларымен салыстырғанда 3-4 × артады. Кейбір қойма орналастырулары тығыз тірек аймақтарына ену үшін 1 ГГц-ден асты гибридті желілерді, ашық орналастыру аймақтары үшін WiFi, байланыс деңгейін біріктіретін аралық бағдарламалық құралмен басқарады.

Жүк көтергішке орнатылған мобильді дисплейлер-жаңа қойманың ESL нұсқасын білдіреді. Бекітілген сөре белгілерінің орнына жүк көтергіш тіректеріне орнатылатын дисплейлер және операторлар қойманы шарлаған кезде нақты уақыт-таңдау нұсқауларын алады. Бұл құрылғылар тұрақты сөре белгілерінен мүлдем басқа қуат архитектурасын қажет ететін-орналасқан жерін, санын, келесі тағайындау орнын- үнемі жаңартып отырады. Жүк көтергіштің электр жүйесінен келетін сымды қуат стандартты болып табылады; үздіксіз жаңарту қолданбалары үшін батарея жұмысы жарамсыз-.

Тауарлы-материалдық қорларды санауды автоматтандыруекі бағытты ESL байланысын пайдаланады. RFID интеграциясы RFID оқу құралдарымен жабдықталған ESL құрылғыларының жанында RFID өтуімен белгіленген өнімдерді автоматты түрде циклды- санауға және түгендеу санын қолмен сканерлеусіз жаңартуға мүмкіндік береді. Тарату орталығын орналастыру ESL-біріктірілген RFID циклын санау арқылы физикалық босалқылар санын 60%-ға қысқартты, бұл түгендеу дәлдігін 99%-дан жоғары болды.

Қатаң орта рейтингтеріөнеркәсіптік контексттегі мәселе. IP54 шаң мен шашырауға төзімділік ESL қоймасы үшін базалық көрсеткіш болып табылады; IP65 жууды тазалау процедуралары бар орталарда қажет болады. Химиялық төзімділік еріткіштермен немесе тазартқыштармен жұмыс істейтін қондырғылардағы маңызды. Автокөлік бөлшектерінің бір қоймасы үшін тежегіш сұйықтығы мен трансмиссия сұйықтығының әсеріне төзімді жапсырмалар қажет-стандартты ESL корпустары бірнеше ай ішінде тозған. Химиялық заттарға төзімді поликарбонат корпустары бар мамандандырылған қоршаулар-бірлік құнына 35% қосты, бірақ пайдалану ұзақ мерзімділігі үшін маңызды болып шықты.

Денсаулық сақтау және фармация: дәлдік-келісілмейді

Фармация ESL орналастырулары әдеттегі бөлшек саудада жоқ нормативтік талаптарға жауап береді. Азық-түлік дүкеніндегі баға қатесі тұтынушылардың шағымдарын және баға дәлдігі туралы заңдарға сәйкес ықтимал заңды әсерді білдіреді. Дәріханадағы дәрі-дәрмектің таңбалануындағы қате пациенттің зақымдануын немесе өлімін білдіруі мүмкін. Тәуекел профилі жүйені жобалау басымдықтарын түбегейлі өзгертеді.

Дәрілік затты анықтау дисплейіәдеттегі бөлшек сауда ESL-ден жоғары ақпарат тығыздығын талап етеді. Дәріхана сөресінің жапсырмасында мыналар көрсетілуі керек: дәрі-дәрмек атауы (бренд және генерик), күші, дәрілік нысаны, NDC нөмірі, бағасы, бірлік бағасы, өндіруші және көбінесе сақтау талаптары. Мұны 2,13 дюймдік жапсырмаға орнату мұқият типографияны қажет етеді-немесе әдетте 2,9 дюймдік немесе үлкенірек дисплейлерді орналастыру. Кейбір дәріханалар рецепт туралы толық ақпаратты байланыстыратын QR кодтары бар 4,2 дюймдік белгілерді пайдаланады.

Штрих-кодтың дәлдігін тексерусынға айналады. Дәріхана қызметкерлері қабылдау, сөреге қою, тарту, растау, беру-жұмыс үрдістері кезінде дәрілерді бірнеше рет сканерлейді. ESL{3}}көрсетілетін штрих-код әр қадамда дұрыс сканерленуі керек. Бұл бөлшек сауда минимумдарынан тыс контраст қатынасы талаптарын күшейтеді. Дәріханаларды сканерлеу жабдығы бойынша тестілеу ескі фармацевті растау сканерлерінің -кейбіреулері қазіргі заманғы лазер немесе кескін сканерлерінен гөрі CCD технологиясын қолданатын-сенімді оқу үшін 10:1 немесе жақсырақ контрастты қажет ететінін көрсетеді. Панельді таңдау орнатылған базадағы ең нашар{11}}жағдайларды сканерлеуге арналған жабдықты есепке алуы керек.

Бақыланатын заттар аймақтарыфизикалық қауіпсіздік талаптарын енгізу. II-V кестедегі дәрі-дәрмектер кіру журналы бар қауіпсіз сақтауды қажет етеді. Бақыланатын заттар шкафтарындағы ESL рұқсатсыз кіру әрекеттері кезінде дисплейді өшіруі мүмкін-қабинеттің әрбір ашылуы кезінде көрінетін белгілерді тіркейтін, шектеулі рұқсат индикаторларын көрсететін шкафқа кіруді басқару жүйелерімен біріктірілуі керек. Бір аурухана дәріханасы дәрі-дәрмек шығарылған кезде автоматты түрде жаңартылатын нақты уақыттық түгендеу сандарын көрсету үшін бақыланатын заттарды басқару жүйесімен ESL біріктірді, бұл қолмен санауды салыстыруды болдырмайды.

Дәрі-дәрмекті тоңазытқышта сақтаудәріхана дәлдігі талаптарын салқын температура тізбегі-тапсырмаларымен біріктіреді. Вакциналар, инсулин және кейбір биологиялық препараттар 2-8 градус аралығында сақтауды қажет етеді. Кең{6}}температуралық ESL панельдері міндетті болып табылады. Дәріханадағы салқындатқыш қойманың кейбір қолданбалары ағымдағы температураны дәрілік ақпаратпен бірге көрсететін ESL{7}}біріктірілген сенсорларымен температура журналын қажет етеді, бұл сақтау шарттары қызметкерлердің жеке бақылау жабдығын тексеруін талап етпей, техникалық сипаттамаларда сақталатынын визуалды растауды қамтамасыз етеді.

Ауруханадағы дәріхана операцияларыбөлшек дәріханадан тыс күрделілік қосыңыз. Дәрілік арбалар, автоматтандырылған дозатор шкафтары және спутниктік дәріхана орындарының әрқайсысы әртүрлі ESL талаптарын ұсынады. Арбаға{2}}қондырылған ESL қайталанатын тасымалдауға төзімді берік құрылысты қажет етеді; дисплейлер аурухана дәліздеріне тән флуоресцентті жарықтандыру астында оқылатын күйде қалуы керек. Автоматтандырылған тарату шкафын біріктіру үшін шкафты басқару бағдарламалық құралымен үйлесімді байланыс протоколдары қажет-көбінесе үшінші тараптың интеграциялық мүмкіндіктері шектеулі меншікті жүйелер-.

Нормативтік талаптарға сәйкестік құжаттамасыбөлшек ESL жүйелері сирек қамтамасыз ететін аудит жолдарын талап етеді. Аурухана дәріханаларын Біріккен комиссия аккредиттеу дәрі-дәрмектің таңбалану дәлдігін құжаттауды талап етеді. ESL басқару жүйелері уақыт белгісімен, пайдаланушы авторизациясымен және мазмұнды өзгерту мәліметтерімен әрбір жапсырма жаңартуын тіркеуі керек. Бір аурухана жүйесінің Бірлескен комиссия сауалнамасы олардың ESL аудит ізінің мүмкіндіктерін арнайы зерттеді; маркшейдер соңғы 12 айдағы жапсырманың дәлдігін тексеру процедураларының құжаттамасын сұрады.

Электроника және жоғары{0}}құнды бөлшек сауда: нақты-уақыттағы бәсекеге қабілетті баға

Тұрмыстық электрониканың бөлшек саудасы баға{0}}мөлдір нарықта жұмыс істейді, мұнда тұтынушылар дүкенде тұрған кезде смартфондардағы бәсекелестердің бағасын үнемі тексереді. ESL құндылық ұсынысы жұмыс күшін үнемдеуден бәсекеге қабілетті жауап беру мүмкіндігіне-нақты уақытта баға файлының жаңартуларын күтудің орнына бәсекелестердің бағасын нақты-сәйкестендіру немесе жеңу мүмкіндігіне ауысады.

Бәсекеге қабілетті баға мониторингінің интеграциясыESL жүйелерін бәсекелес веб-сайттарды үздіксіз қырып тастайтын баға барлау қызметтерімен байланыстырады. Негізгі бәсекелес флагмандық смартфондағы бағасын төмендеткен кезде, баға барлау қызметі бірнеше минут ішінде өзгерісті анықтайды, баға механизмі маржа ережелерін бағалайды және жаңартылған бағалар 3-10 секундтық желі кідірісі терезесінде сөре белгілеріне таралады. Бір электроника сатушысы ESL инфрақұрылымы арқылы нақты уақыттағы бәсекеге қабілетті баға сәйкестігін енгізгеннен кейін{5}}бағаны 18%-ға төмендетті.

Өнім туралы бай дисплейэлектроника бөлшек саудасына тән жоғары бағаланған сатып алуларға сәйкес келеді. 1500 доллар тұратын ноутбуг сатып алатын тұтынушыға процессор, жад, жад, дисплей ажыратымдылығы, батареяның қызмет ету мерзімі-болуы керек. Үлкен форматты ESL (7,5 дюймдік және одан жоғары) бұрын басып шығарылған спецификациялық карталарды қажет ететін спецификацияны көрсетуге мүмкіндік береді. Кейбір электроника сатушылары әр технологияның күшті жақтарын пайдалана отырып, жарнамалық бейне мазмұнына арналған шағын СКД экрандармен бірге баға белгілеу және техникалық сипаттамалар үшін e-қағазы бар комбинациялы құрылғыларды орналастырады.

Керек-жарақ қосымшасының дисплейітіркемені сату үшін ESL пайдаланады. "Төмендегілермен жұмыс істейді" ақпаратын көрсететін дисплей негізгі өнімдерді үйлесімді аксессуарларға-телефондарға, ноутбуктерге арналған кабельдерге, консольдерге арналған ойындарға байланыстырады. Негізгі өнім ESL қозғалысын қажет ететін қор деңгейлерін көрсеткенде, динамикалық тіркеме бағалары ESL керек-жарағында көрсетілетін бума жеңілдіктерін ұсына алады.

Ұрлыққа қарсы интеграция.-жоғары{0}}бағалы тауарларға қатысты болады. ESL жүйелері мақалаларды электронды бақылаумен (EAS) және RFID{2}}негізделген түгендеуді бақылаумен біріктіре алады. EAS тегі дұрыс өшірілмей жойылған кезде, байланысты ESL ескертуді көрсете алады немесе сыртқы түрін өзгерте алады. Неғұрлым жетілдірілген енгізулер тауарлардың қауіпсіздік құрылғыларынан жойылғанына қарай нақты-уақытта түгендеу санын жаңартады, бұл-қор туралы дереу хабардар етуге мүмкіндік береді.

Өнімнің өмірлік циклінің бағасыэлектроника үшін болжамды үлгілер-бастапқы премиум бағалар, бәсекеге қабілетті орта{1}}өмір бағасы, рұқсат ету мерзімі{2}}соңғы-бағалары. ESL өнім жасына, түгендеу деңгейлеріне және кейінгі өнімді іске қосу кестелеріне негізделген маржаларды реттейтін автоматтандырылған өмірлік цикл баға ережелерін қосады. Жаңа iPhone іске қосылғанда, алдыңғы буынның ESL қолмен араласусыз, алдын ала анықталған маржа ережелеріне сәйкес -клиренс бағасымен автоматты түрде жаңартылады.

Демонстрациялық блокты басқаруэлектроника бөлшек саудасында өнімді көрсету құрылғыларына арналған ESL нұсқаларын пайдаланады. Бұл блоктар жиі қауіпсіздік тетерлерімен, қуатты басқару жүйелерімен және интерактивті дүңгіршектермен біріктіріледі. Жұмыс істемей тұрғанда дисплей бағаны көрсетуі мүмкін және тұтынушылар демонстрациялық өніммен әрекеттескен кезде ерекшеліктерге ауысуы мүмкін. Кейбір енгізулер тұтынушының қатысуын анықтау және көрсетілген мазмұнды сәйкесінше жаңарту үшін жақындық сенсорларын пайдаланады.

Өнеркәсіптік бөлшектер және MRO: ұзақ-құйынды түгендеу қиындықтары

Техникалық қызмет көрсету, жөндеу және пайдалану (MRO) дистрибьюторлары мен өнеркәсіптік бөлшектерді жеткізушілер тұтынушылық бөлшек саудадан түбегейлі өзгеше түгендеу профильдерін басқарады. Әдеттегі MRO дистрибьюторында 100,{2}} SKU ұзын{3}}ұзын үлестіру- SKUs 20% табыстың 80% құрайды, ал SKUs 80% минималды қозғалыспен отырады. Жапсырманы ұстау шығындары баяу қозғалатын элементтер үшін өнім маржасынан асып кетсе, дәстүрлі таңбалау тәсілдері үнемді түрде сәтсіздікке ұшырайды.

Жоғары-SKU-кономикаауысым ESL ROI есептеулері. Азық-түлік бөлшек саудасында ESL өтелуі, ең алдымен, бағаның өзгеруіне байланысты еңбекті үнемдеу есебінен жүзеге асырылады. MRO дистрибуциясында өтемдік қордың дәлдігін жақсарту және баяу қозғалатын қорлардағы ескіруді азайту- нәтижесінде пайда болады. Бекіткіш дистрибьюторы ескіргенге дейін жарнамалық баға белгілеу үшін баяу қозғалатын қорларды анықтайтын ESL-инвентарлық бақылауды енгізгеннен кейін тауарлық-материалдық қорларды есептен шығаруды-31%-ға азайтты.

Техникалық сипаттаманың дисплейіТалаптар азық-түлікке қарағанда дәріханаға көбірек ұқсайды. Өнеркәсіптік бөлшектер өлшемдік сипаттамаларды, материал сыныбын, сертификаттарды және үйлесімділік туралы ақпаратты көрсетуді талап етеді. Мойынтіректердің дистрибьюторының ESL нөмірі мыналарды көрсетеді: бөлік нөмірі, өндіруші, саңылау диаметрі, сыртқы диаметр, ені, жылдамдық көрсеткіші, жүктеме көрсеткіші және қолданылатын техникалық сипаттамалар (ISO, ABEC, т.б.). Ақпарат тығыздығына қойылатын талаптар үлкенірек дисплейлерге және мұқият типографиялық дизайнға итермелейді.

Қоқыс жәшігін орналастыру жүйелерібөлшектерді таратуда көбінесе ондаған жылдар бойы жұмыс істеген жеке меншік кодтау схемаларын пайдаланады. ESL интеграциясы стандартталған орын кодтауына көшуге мүмкіндік бере отырып, бұрынғы орын пішімдерін қамтуы керек. Өзгерістерді басқару техникалық енгізу-қойма қызметкерлері 20 жыл бойы қолданып келген орналасу кодтарына үйренген, жүйе мүмкіндіктеріне қарамастан пішім өзгерістеріне қарсы тұру сияқты маңызды болады.

Тұтынушыға-қарсы орналасқан терминалдарбөлшектер есептегіштерінде ESL интеграциясының пайдасы бар. Тұтынушы бөлікті сұраған кезде, есептегіш персонал жүйені сұрайды және сақтау орнындағы ESL дисплейлері жанады немесе алып кету нұсқауларын көрсетеді. Кейбір бөлшектер дистрибьюторлары қоқыс орындарындағы ESL дисплейлері таңдау нұсқаулары мен есептегіш персонал атын көрсететін «қарсы әкелу» жұмыс үрдісін енгізді, бұл нақты алып кету идентификациясымен бір уақытта бірнеше тұтынушыға қызмет көрсету әрекетін қамтамасыз етеді.

Жинау және жинақтау операцияларыкөп бөлікті жинақтарға-құрамдас таңдауды бағыттау үшін ESL пайдаланыңыз. Гидравликалық жүйе жинағы әр түрлі қойма орындарында сақталған сорғыны, қозғалтқышты, клапандарды, фитингтерді, шлангтарды және сұйықтықты- қамтуы мүмкін. Әрбір орындағы ESL дисплейлері жиынтық тәртібін, қажетті мөлшерлерді және аяқталу күйін көрсетеді. Құрастыру құжаттамасымен біріктіру құрамдас идентификациямен қатар жұмыс нұсқауларын көрсетеді.

Жеткізуші{0}}басқарылатын түгендеу (VMI)бағдарламалар көріністі бөлісу үшін ESL пайдаланады. Жабдықтаушылар тұтынушы орындарында түгендеу деңгейлерін басқарғанда, ESL толықтыру күйін, кіріс жөнелту күндерін және қордың қолжетімділігін көрсете алады. Бұл мөлдірлік артық қор инвестициясынсыз сенімді бөлшектердің қолжетімділігін талап ететін{2}}уақыттағы-өндірістік бағдарламаларды қолдайды.

ESL және балама дисплей технологиялары ЖАҢА БӨЛІМ

ESL таңдауы ең жақсы e-қағаз панелін таңдау ғана емес. Бұл қолданба үшін дұрыс көрсету технологиясын таңдау туралы.E-қағаз-мен бәсекелеседіСКД сөре дисплейлері, сегменттік дисплейлер және дәстүрлі қағаз жапсырмалары-әрқайсысының өнімділік сипаттамалары, құны құрылымдары және қолданбаның тиімді нүктелері бар. Келесі талдау технологияны таңдау шешімдерінің техникалық негізін қамтамасыз етеді.

E-Қағаз (EPD) электронды сөре жапсырмалары

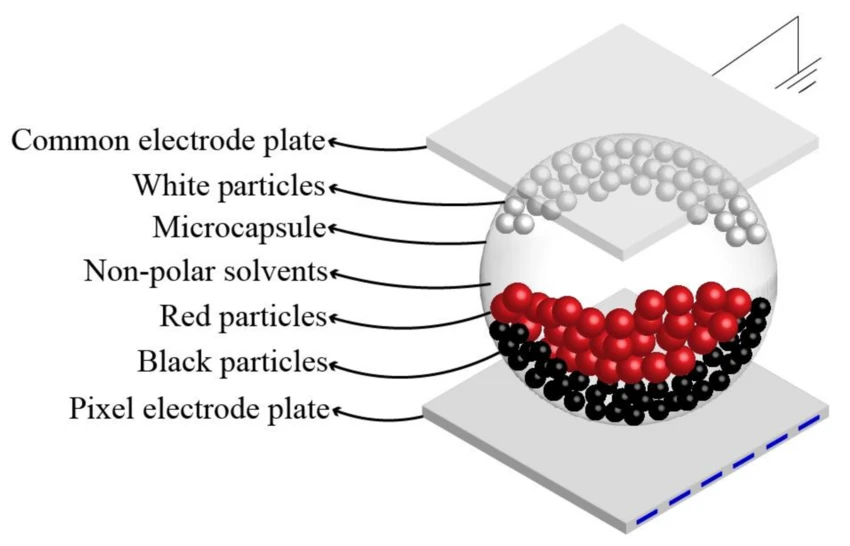

Жұмыс принципі: Қолданылған электр өрісі астында микрокапсула суспензиясындағы электрофоретикалық бөлшектердің миграциясы. Бистабилді-суретті қуатсыз сақтайды.

Күштері: Статикалық жағдайда нөлдік қуат тұтынуы (шынайы екі тұрақтылық), сыртқы жарықтың тамаша оқылу мүмкіндігі, кең көру бұрыштары (170 градус +), қағаз{2}}бөлшек сауда ортасымен табиғи түрде біріктірілген сыртқы түрі, тиын ұяшықтарынан көп-жылдық батареяның қызмет ету мерзімі, сыртқы және жоғары-жарықтық қолданбалар үшін күн сәулесін оқу мүмкіндігі.

Шектеулер: Баяу жаңарту (толық жаңарту үшін 300-2000 мс), шектеулі түс мүмкіндігі (коммерциялық өнімдер үшін 1-4 түс, толық түсті пайда болатын), мерзімді толық жаңартуды қажет ететін елес артефакттар, суық температура өнімділігінің төмендеуі, СКД баламаларына қарағанда жоғары бастапқы бірлік құны.

Шығын құрылымы: Өлшемі мен түс мүмкіндігіне байланысты дисплей модульдері $3-15; контроллері, байланысы, корпусы және батареясы бар толық ESL қондырғылары $8-40; инфрақұрылым (шлюздер, басқару бағдарламалық құралы) әдеттегі орналастырулар үшін бір белгіге $0,50-2 қосады.

Оңтайлы қолданбалар: Сирек жаңартулармен (азық-түлік, жалпы тауар, дәріхана), сыртқы немесе жоғары-жарық ортада-бағаға бағытталған бөлшек сауда белгісі, жаңарту жылдамдығынан гөрі батареяның ұзақ қызмет етуіне басымдық беретін орналастырулар, эстетика сияқты қағазды қажет ететін қолданбалар-.

СКД сөре дисплейлері

Жұмыс принципі: Жарық диодты артқы жарығы бар сұйық кристалды жарық модуляциясы. Артқы жарық үшін үздіксіз қуат қажет; дисплей күйі қуатсыз сақталмайды.

Күштері: Жылдам жаңарту (стандартты 60 Гц, бейнеге жарамды), миллиондаған түстері бар толық түс мүмкіндігі, назар аударарлық жарнамалар- үшін жоғары жарықтық, бейне мен анимацияны көрсету мүмкіндігі, жеткізушілердің кең экожүйесі бар жетілген технология.

Шектеулер: Үздіксіз қуат тұтыну (3-15Вт әдеттегі сөре шетіндегі дисплейлер үшін), нашар қоршаған жарық өнімділігі (жарық сауда орталарында өшіп қалған көрініс), көру бұрышының шектеулері (түс ауысқанға дейін әдеттегідей ±60 градус), артқы жарықтың істен шығуы жиі кездесетін ақаулық режимі, сымды қуат инфрақұрылымын қажет етеді.

Шығын құрылымы: Өлшеміне байланысты модульдерді көрсету $15-50; толық желілік сөре $50-200 көрсетеді; орнату шығындары көбінесе қуат инфрақұрылымына қойылатын талаптарға байланысты аппараттық құрал шығындарынан асып түседі.

Оңтайлы қолданбалар: Анимация назар аударатын жарнамалық шептер, бейне{0}}мүмкіндікті жарнамалық дисплейлер, шектеулі уақыт{1}}жарнамалық науқандар, басқарылатын жарықтандыруы бар орталар (сауда орталығының интерьері, әуежай дүкендері), қуат инфрақұрылымы бұрыннан бар қолданбалар.

Сегменттік СКД дисплейлері

Жұмыс принципі: Арнайы сегмент драйверлері басқаратын қарапайым сұйық кристалды сегменттер (калькулятор дисплейлері сияқты). Өте төмен қуат, бірақ алдын ала анықталған таңбалар жиынымен- шектелген.

Күштері: Өте төмен құны (бір дисплей үшін $0,50-2), өте төмен қуат тұтынуы (статикалық дисплейге арналған микроампер), кең температура диапазоны, қарапайым жүргізу электроникасы, ондаған жылдар бойы қолданудың дәлелденген сенімділігі.

Шектеулер: Бекітілген сегмент үлгілері көрсетілетін мазмұнды шектейді (әдетте сандар мен шектеулі таңбалар), графикалық мүмкіндіктер жоқ, шектеулі өлшем опциялары, эстетикалық күні көрсетілген көрініс, әрбір таңба арнайы сегмент үлгісін қажет етеді.

Шығын құрылымы: $1 көлемінен төмен модульдерді көрсету; толық бағаны көрсету бірліктері $2-5; минималды инфрақұрылымдық шығындар.

Оңтайлы қолданбалар: Мазмұн икемділігі талап етілмейтін таза сандық баға дисплейі, тым қымбат{0}}сезімтал орналастырулар, мүмкіндіктерден гөрі бірлік экономикасына басымдық беретін-көлемі жоғары қолданбалар, күрделі электроника сенімділік қаупін тудыратын қатал ортаға орналастыру.

Қағаз жапсырмалары (қолмен)

Жұмыс принципі: Пластикалық ұстағыштарға салынған немесе сөре шеттеріне тікелей жабыстырылған басып шығарылған қағаз жапсырмалары. Дүкен қызметкерлері қолмен жаңартады.

Күштері: Технологияның ең төмен құны (дисплей жабдығы үшін тиімді нөл), шексіз графикалық икемділік, істен шығатын электроника жоқ, инфрақұрылым талаптары жоқ, бөлшек сауда қызметкерлері үшін таныс жұмыс процесі.

Шектеулер: Еңбекті қажет ететін-жаңарту процесі (тәжірибелі персонал үшін бір жапсырмаға 15-30 секунд), қатеге бейім (қалыпты бөлшек саудадағы баға дәлдігінің 5-15% болжамды мәселелері), материалдар мен баспа материалдарының құны, бағаны жылдам өзгерту мүмкіндігінің шектеулілігі, затбелгіні тастаудан болатын экологиялық қалдықтар.

Шығын құрылымы: Белгі ұстаушылар $0,10-0,50 әрқайсысы; қағаз жапсырмалары $0,01-0,05 әрқайсысы; тұрақты еңбек және материалдар шығындары, әдетте, жоғары жиілікті жаңартулар үшін 2-4 жыл ішінде ESL өмірлік циклінің шығындарынан асып түседі.

Оңтайлы қолданбалар: Жұмыс күшінің құны шамалы болатын өте шағын бөлшек сауда операциялары (иесі басқаратын дүкендер), өте төмен жаңарту жиілігі орталары, инфрақұрылымға инвестиция салу негізсіз уақытша немесе қалқымалы бөлшек сауда, әдеттен тыс физикалық пішімдерді қажет ететін қолданбалар электрондық опцияларда қолжетімді емес.

Технологияларды таңдау негізі

Бейнелеу технологиясын таңдау үшін шешім критерийлері қолданба басымдықтарына сәйкес өлшенуі керек бірнеше факторларды қамтиды:

Жаңарту жиілігітехнологияны таңдауға қатты әсер етеді. Аптасына аз жаңартулары бар қолданбалар ESL инвестициясын сирек ақтайды; қағаз жапсырмалары үнемді болып қалады. Күнделікті жаңартулары бар қолданбалар 2-3 жыл ішінде ESL шығынына жетеді. Күнделікті бірнеше жаңартулары бар қолданбалар ESL экономикасын қатты қолдайды.

Мазмұнның күрделілігітехнология таңдауына әсер етеді. Таза сандық баға дисплейі ең төмен бағамен СКД сегментін пайдалана алады. Бағалар және шектеулі мәтін (өнім атаулары, бірлік бағасы) e-қағаз ESL сәйкес келеді. Жоғары қуат шығындарына қарамастан, бай графикалық мазмұн немесе бейне СКД қажет етеді.

Қоршаған орта жағдайларышектеу опциялары. Қоршаған ортаның жоғары жарығы (сырттағы, терезелер, жарқыраған жарықтандыру) қағаздың шағылыстыратын дисплейіне- қолайлы. Басқарылатын жарықтандыру орталары СКД тиімді пайдалана алады. Төтенше температуралар (тоңазытқышта, сыртқы) технология таңдауына қарамастан тиісті панель рейтингтерін қажет етеді.

Энергетикалық инфрақұрылымның болуыжиі орындылығын анықтайды. Қолжетімді қуат жоқ немесе жұмыс істейтін қуат өте қымбат болатын орындарда батареямен жұмыс істейтін{1}}ESL қажет. Қуат инфрақұрылымы әлдеқашан орнатылған орындар (сөредегі жарықтандыру тізбектерінің-жоғарыда) СКД опцияларын қарастыруы мүмкін.

Меншік құқығын талдаудың жалпы құнықарастыру керек:

Бұл сандар жергілікті еңбек шығындарына, жаңарту жиіліктеріне және орналастыру ауқымына байланысты айтарлықтай өзгереді. Есептеу әдетте экономикасы дамыған елдердегі еңбек нарықтарында аптасына 1{2}}2 реттен жоғары жаңарту жиілігі үшін ESL-ді қолдайды.

Гибридті орналастыру стратегиялары

Барлық қолданбаларда бір дисплей технологиясын бірнеше бөлшек сатушылар қолданады. Гибридті стратегиялар технологияны бір бөлшек сауда ортасындағы қолданба талаптарына сәйкестендіреді:

E-қағаз бағасына, СКД жарнамағаСКД экрандарын соңғы қақпақтарда, тексеру аймақтарында және бейне мүмкіндігі мен жоғары жарықтығы тұтынушылардың назарын аударатын жарнамалық ыстық нүктелерде орналастыру кезінде бүкіл дүкенде әдеттегі баға белгілеу үшін ESL пайдаланады. Бұл тәсіл ең маңызды жерде жарнамалық икемділікті сақтай отырып, жапсырмалардың негізгі бөлігі үшін ESL тиімділік артықшылықтарын қамтиды.

Баға үшін СКД сегменті, ақпарат үшін -қағазТаза сандық баға белгілеу үшін қымбат емес сегменттік дисплейлерді орналастырады, ал мазмұнның күрделілігі жоғары бағаны негіздейтін өнім туралы егжей-тегжейлі ақпарат алу үшін үлкенірек e{0}}қағаз дисплейлерін пайдаланады. Бұл тәсіл жоғары{2}}көлемді негізгі белгілердің құнын азайтады, сонымен бірге тұтынушы құны инвестицияны ақтайтын ақпараттың мол көрсетілуіне мүмкіндік береді.

Температуралық{0}}аймақ технологиясы сәйкестігітоңазытқыш аймақтарда кең-температура нұсқаларын пайдаланған кезде және тіпті кең-температуралық-қағаз өнімділігі шекті болатын мұздатқыш бөлімдерінде қаттырақ сегменттік дисплейлерді таңдай отырып, қоршаған ортадағы бөлшек сауда аймақтарында стандартты ESL қолданады. Технологияны таңдау біркелкі спецификацияларды қолданудан гөрі қоршаған ортаны қорғау талаптарын сақтайды.

Сәйкес инфрақұрылымды масштабтау-Жеке сегменттік дисплейлерді немесе тіпті инфрақұрылымды инвестициялау үнемді түрде масштабталмаған шағын форматтағы дүкендерде қағаз белгілерді орналастыру кезінде үлкен форматтағы дүкендерде толық желілік инфрақұрылыммен ESL желісін пайдалануы мүмкін. Технологияны таңдау техникалық талаптармен қатар орналастыру ауқымын ескереді.

Дамушы технологиялар

Жоғары-Жылдам EPD зерттеуі

Зертханалық демонстрацияларға қол жеткізілді75 Гц жаңарту жиілігіСКД аумағына жақындаған e-қағаз панельдерінде-. Өнеркәсіптік конференциялардағы бұл демонстрациялар шынымен әсерлі, бірақ өндірісті орналастыру әлі де алыс.

Негізгі мүмкіндік беретін технологияларға жатадысұйық кристалды қоспаларэлектрофоретикалық сұйықтықты кері ағын әсерлерін тудыратын қосылыстармен қосады. Зерттеу еңбектерінде қозғалыс кернеуін бір уақытта 50%-ға төмендете отырып, жылдамдықты 2,8 есе жақсартты.Жіңішке-пленканың алдыңғы-қабат ламинаттарыбөлшектердің көшу қашықтығын азайтады.Нанобөлшектердің жаңа тұжырымдарыбеттік заряд сипаттамаларын оңтайландыру және гидродинамикалық радиусты азайту. Жәнемашиналық оқыту-оңтайландырылған толқын пішінін жасаукүй мен қоршаған орта жағдайларын көрсету үшін нақты-уақытта бейімделеді.

Бұл технологиялар әлі де даму үстінде. Зертханалық нәтижелерге негізделген өндірістік ESL өнімдерін көрсету ұсынылмайды.

Color E-Paper Evolution

E Сия галереясы 3технология түсті EPD қайда бағытталатынын көрсетеді. Қара/ақ жаңарту төмендеді350 мс, алдыңғы буындардағы 2000 мс-тен төмен. Жылдам түс режимі500 мс. Стандартты түс режимі іске қосылады750-1000 мс. Ең жақсы сапалы түс режимі әлі де қажет1500 мс.

Түсті EPD таңдалған қолданбалар үшін «әрең қолдануға болатын» күйден «іс жүзінде жарамдыға» ауысуда. Жалғастыруды күтіңіз, бірақ монохромды бөлшектер физикасының негізгі айырмашылықтарына байланысты жылдамдық пен қуат артықшылықтарын шексіз сақтайды.

Жүйені жобалауға арналған өнімділік сипаттамалары

Минималды өміршең сипаттамалар

Жалпы бөлшек сауда сөрелерін таңбалау үшін бұл сандар еденді білдіреді:

Жаңарту уақытыжаһандық режим үшін 2000 мс немесе жақсырақ, ішінара үшін 500 мс немесе жақсырақ болуы керек.Контраст қатынасы8:1-ден асуы керек.Ажыратымдылықкем дегенде 100н/д жетуі керек.Көру бұрышы170 градус немесе кеңірек болуы керек.Жұмыс температурасының диапазоны0 градустан 40 градусқа дейін қамтуы керек.Батареяның қызмет ету мерзімікүніне 2 жаңарту кезінде 5 жылдан асуы керек.

Жетілдірілген техникалық сипаттамалар

Қажетті қолданбалар үшін-жиі жаңартулар, суық сақтау қоймасы, жарнамалық мазмұн-техникалық сипаттамалар қатаңдатылады:

Жаңарту уақытыжаһандық үшін 1000 мс, ішінара үшін 300 мс жетуі керек.Контраст қатынасы12:1-ден жоғары болуы керек.Ажыратымдылық120 DPI немесе одан жоғары болуы керек.Түс мүмкіндігі(3-4 түс) өзекті болады.Жұмыс температурасының диапазоны-25 градустан 50 градусқа дейін болуы керек.Батареяның қызмет ету мерзімікүніне 4 жаңарту кезінде 3 жылдан асуы керек.

Техникалық сипаттаманы тексеру

Жеткізушінің техникалық сипаттамалары нақты жағдайларда тексерілуі керек. Бұл қосымша емес{1}}деректер парағы шағымдары мен өндіріс өнімділігі арасында айтарлықтай алшақтықтар болды.

Тек бөлме температурасында емес, ең төменгі және ең жоғары жұмыс температураларында жаңарту уақытын тексеріңіз. Зертханалық жарықтандыру емес, нақты дүкен жарықтандыру жағдайында контраст коэффициентін растаңыз. Батареяның қызмет ету мерзімін болжауды жаңарту жиілігімен және мазмұн түрімен-жеткізуші болжамдарымен растаңыз. Желілік архитектураның дұрыс масштабталуына көз жеткізу үшін{5}}жүйе деңгейінің жаңарту кідірісін мақсатты белгілер санымен растаңыз.

Технологияны қолданбаға сәйкестендіру

Электрондық сөре жапсырмасының технологиясын таңдау, сайып келгенде, мүмкіндіктердің талаптарға сәйкестігіне байланысты. Электрофоретикалық дисплейлердің физикасы оңтайландырудың ешбір көлемінен асып кетпейтін-жаңарту жылдамдығын, температура сезімталдығын, елес беру әрекетін- белгілейді. Бұл шекараларды түсіну нақты жүйені жобалауға және сәйкес технологияны таңдауға мүмкіндік береді.

Шектеулер қолданбаға-қалыпты жаңарту жиіліктеріне, қоршаған орта температурасының жұмысына, бағаға бағытталған мазмұнға--ESL сәйкес келетін орналастырулар үшін жұмыс күшін жою, баға дәлдігін жақсарту және операциялық икемділік арқылы тартымды мән береді. ESL шектеулеріне қарсы келетін қолданбалар үшін -жоғары{5}}жиілік жаңартулары, экстремалды температуралар, бай медиа-контент-балама технологиялар немесе гибридті тәсілдер қолайлырақ болуы мүмкін.

Технология ілгерілеуді жалғастыруда. Жаңарту жылдамдығы біртіндеп жақсарады. Түс мүмкіндігі кеңейеді. Температура диапазоны кеңейеді. Бірақ іргелі физика қалады. ESL-ді сәтті қолдану үшін олар жоқ деп көрсетпей, осы шектеулер аясында жұмыс істеу қажет.
